💡 Faire clignoter une LED avec un NE555

🎯 Objectif du montage

Le but est de faire clignoter une LED automatiquement en utilisant le NE555 en mode astable. Dans ce mode, le circuit ne possède aucun état stable : sa sortie passe continuellement de l'état haut à l'état bas.

🧰 Composants nécessaires

Les valeurs R1 = 10 kΩ, R2 = 100 kΩ et C ≈ 10 µF ci-dessous décrivent un exemple de câblage. Elles ne reproduisent pas les durées de 6 à 7 secondes observées lors de l'essai. La capacité du condensateur de cet essai reste à confirmer ; voir les calculs dans la section réglage de la vitesse.

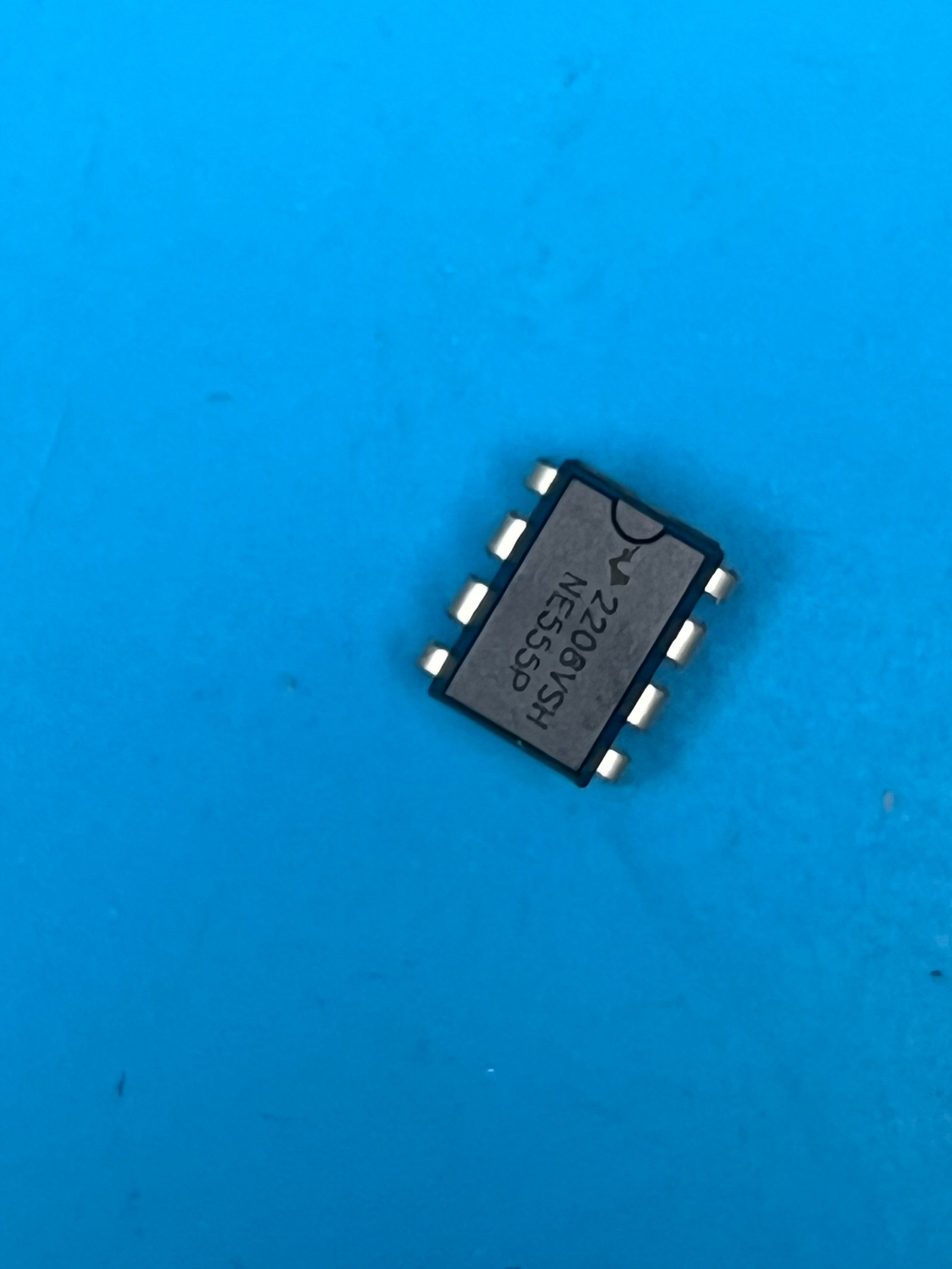

🔌 Brochage du NE555

          ┌─────────────┐
 GND   1  │             │  8  VCC
TRIG   2  │    NE555    │  7  DISCHARGE
 OUT   3  │             │  6  THRESHOLD
RESET  4  │             │  5  CONTROL
          └─────────────┘

🛠️ Réalisation du montage

1. Alimentation

Connectez les quatre piles LR06 en série dans leur support : le fil positif alimente le rail +VCC et le fil négatif rejoint le GND. La tension nominale totale est de 6 V.

Reliez la pin 1 au GND, puis les pins 8 et 4 au +VCC.

2. Relier les pins 2 et 6

Les broches TRIGGER (2) et THRESHOLD (6) sont reliées ensemble. Elles vont surveiller la tension du condensateur.

3. Installer R1 et R2

+VCC
 │
R1 = 10 kΩ
 │
PIN 7
 │
R2 = 100 kΩ
 │
PIN 2 ───── PIN 6

4. Ajouter le condensateur

PIN 2 ───── PIN 6
      │
      │  + condensateur ~10 µF
      │
     GND

Si le condensateur est électrolytique, placez son + vers les pins 2/6 et son − vers le GND.

5. Brancher la LED

PIN 3 NE555
    │
  330 Ω
    │
  anode LED
    │
 cathode
    │
   GND

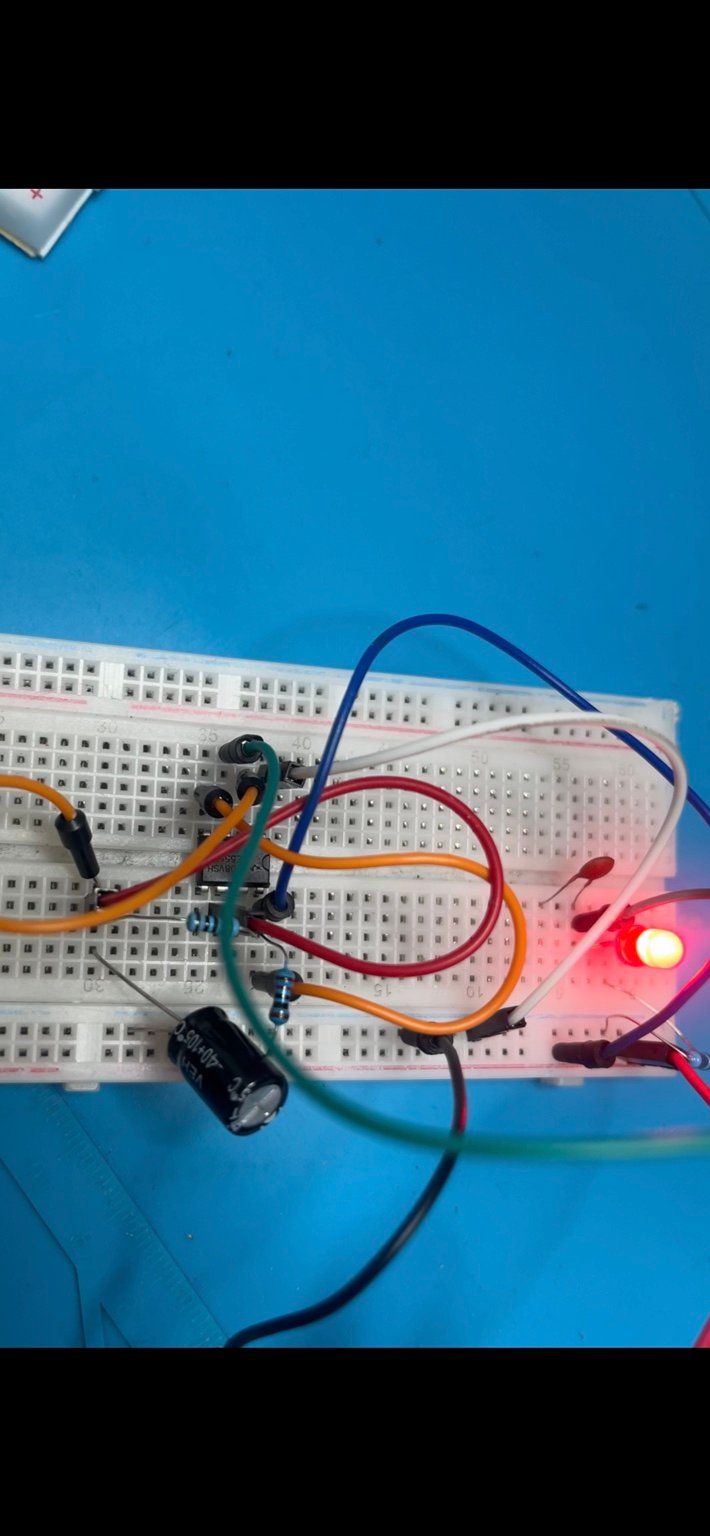

📷 Photo du montage réel

🧠 Comment fonctionne le NE555 ?

Le condensateur se charge puis se décharge entre deux seuils internes du NE555 : environ 1/3 de VCC et 2/3 de VCC.

Avec quatre piles LR06 de 1,5 V en série, soit 6 V nominaux (la tension réelle dépend de leur état) :

Lorsque la tension du condensateur atteint le seuil haut, le comparateur interne fait basculer la bascule S-R et la sortie change d'état. Le transistor interne relié à la pin 7 permet alors la décharge du condensateur.

Condensateur :

4,00 V      /\/\      /\/\
           /    \    /    \
2,00 V ___/      \__/      \___


Sortie PIN 3 :

HIGH   ┌──────┐      ┌──────┐
       │      │      │      │
LOW ───┘      └──────┘      └──

La tension du condensateur est donc analogique, mais le NE555 la transforme en une sortie logique HIGH / LOW. C'est une excellente introduction au lien entre électronique analogique et logique numérique.

⏱️ Modifier la vitesse de clignotement

Mesures du montage réel

Avec les 4 piles LR06, les intervalles complets relevés au chronomètre sont : 6,21 s ; 7,08 s ; 6,13 s ; 7,07 s ; 6,17 s. Ils correspondent à l'observation d'environ 6 à 7 secondes par état. Le dernier relevé de 1,66 s est un intervalle interrompu et n'est pas retenu comme durée d'un état complet.

Comparer les mesures au calcul

En mode astable classique : t_allumée ≈ 0,693 × (R1 + R2) × C ; t_éteinte ≈ 0,693 × R2 × C, avec R en ohms et C en farads.

Si R1 = 10 kΩ et R2 = 100 kΩ sont confirmées sur le montage réel, une capacité voisine de 100 µF donnerait environ 7,62 s allumée et 6,93 s éteinte. C'est une hypothèse cohérente avec l'ordre de grandeur observé, à vérifier sur le condensateur, et non une valeur déduite avec certitude des photos. Le passage de 5 à 6 V n'explique pas à lui seul une durée multipliée par dix.

Source des formules : fiche technique Texas Instruments du NE555, mode astable.

Exemple avec un condensateur de 10 µF

Avec R1 = 10 kΩ, R2 = 100 kΩ et C ≈ 10 µF, le calcul donne environ 0,76 s allumée et 0,69 s éteinte, pour une LED reliée de la sortie vers le GND comme sur ce schéma.

Pour accélérer le clignotement dans cet exemple de câblage, remplacez simplement R2 = 100 kΩ par R2 = 10 kΩ.

Plus la résistance ou la capacité augmente, plus le condensateur met du temps à se charger et se décharger. Le clignotement ralentit donc.

🎥 Vidéo du montage fonctionnel

Le montage réel avec sa LED clignotante. Utilisez le bouton de lecture pour lancer la vidéo.

Ouvrir la vidéo en grand

🔧 Dépannage : la LED reste allumée

Lors de notre premier test, la LED s'allumait mais ne clignotait pas. Le diagnostic le plus utile consiste à mesurer la tension sur le point commun des pins 2 et 6.

Avec un multimètre en tension continue :

• pointe noire sur GND ;
• pointe rouge sur les pins 2/6 ;
• la tension doit évoluer entre environ 2,00 V et 4,00 V pour VCC = 6 V.

Si la tension reste proche de 0 V, vérifiez en priorité la continuité entre les pins 2 et 6, le branchement de R2, la polarité du condensateur et le rail +VCC de la breadboard.

✅ Ce que vous venez d'apprendre

• utiliser le NE555 en mode astable ;
• comprendre le rôle des pins 2, 6 et 7 ;
• faire varier la fréquence avec R1, R2 et C ;
• comprendre les seuils internes 1/3 VCC et 2/3 VCC ;
• observer le passage d'une tension analogique à une sortie logique HIGH / LOW.
