Introduction au PIC16F877A (40 broches) — Débuter en C avec MPLAB X

Qu’est-ce qu’un microcontrôleur PIC ?

Un microcontrôleur PIC (Programmable Intelligent Computer) est un circuit intégré conçu pour piloter des tâches spécifiques comme des LEDs, des capteurs, des moteurs, des afficheurs ou des systèmes automatisés. Il regroupe sur une seule puce : un processeur, de la mémoire et plusieurs périphériques matériels.

Contrairement à un microprocesseur d’ordinateur, un microcontrôleur est pensé pour fonctionner de manière autonome, avec peu de composants externes, dans des montages compacts et économiques.

📌 Pourquoi le PIC16F877A est un excellent choix ?

Le PIC16F877A est un classique très apprécié pour apprendre sérieusement :

Boîtier DIP-40 : facile à utiliser sur breadboard
33 lignes d’entrées/sorties réparties sur PORTA à PORTE
ADC 10 bits avec plusieurs canaux analogiques
3 timers : Timer0, Timer1 et Timer2
Modules PWM / CCP pour moteurs, LEDs, servos
Communication série : UART, SPI, I2C
Interruptions pour des projets plus réactifs et plus propres

✅ Le PIC16F877A est idéal pour passer d’un petit PIC “débutant” à un microcontrôleur plus complet et plus proche des projets réels.

🧩 Ce que tu peux faire avec un PIC16F877A

Clignoter plusieurs LEDs sur différents ports
Lire des boutons et piloter des relais
Mesurer des tensions avec l’ADC (potentiomètre, capteurs analogiques…)
Piloter un afficheur LCD avec PORTD
Générer du PWM pour un moteur, un servo ou une variation de luminosité
Utiliser l’UART pour communiquer avec un PC ou un module série
Créer des bases de temps propres avec Timer0 / Timer1 / Timer2

🛠️ Outils nécessaires pour démarrer

MPLAB X IDE : l’environnement officiel Microchip pour coder, compiler et déboguer.
Compilateur XC8 : compilateur C pour les PIC 8 bits.
PICkit (3 ou 4) : programmateur pour flasher le microcontrôleur.
Composants de base : LED, résistances, breadboard, fils, alimentation 5V.
Quartz + condensateurs : souvent nécessaires avec le PIC16F877A selon la configuration choisie.

⚠️ Conseil important

Télécharge toujours MPLAB X et XC8 depuis le site officiel Microchip. Les versions gratuites suffisent largement pour tous les tutoriels de base et intermédiaires.

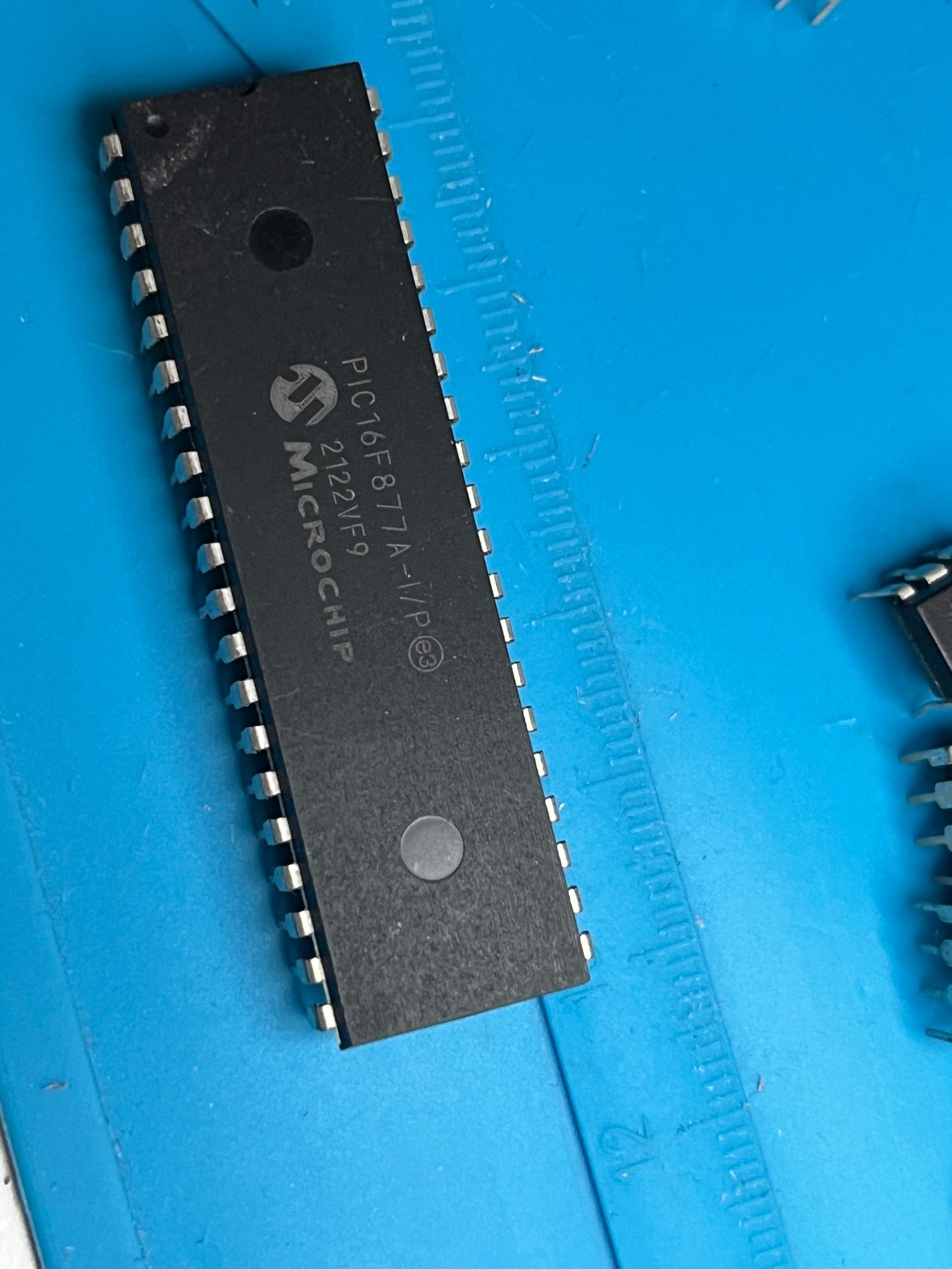

📐 Brochage du PIC16F877A (DIP-40)

Le PIC16F877A en boîtier DIP-40 possède de nombreuses broches d’E/S réparties dans plusieurs ports : PORTA, PORTB, PORTC, PORTD et PORTE. Certaines broches ont aussi des fonctions spéciales : ADC, UART, PWM, SPI, I2C, interruptions…

Groupe	Broches	Fonctions courantes
PORTA	RA0 à RA5	Entrées/sorties + entrées analogiques (ADC)
PORTB	RB0 à RB7	E/S numériques, interruptions externes, changements d’état
PORTC	RC0 à RC7	UART, SPI, I2C, CCP/PWM selon les broches
PORTD	RD0 à RD7	E/S numériques, très pratique pour LCD ou plusieurs sorties
PORTE	RE0 à RE2	E/S + fonctions analogiques / contrôle
Alimentation	VDD / VSS	+5V et GND
Horloge	OSC1 / OSC2	Quartz ou oscillateur externe
Reset	MCLR	Reset / programmation

💡 En pratique, beaucoup de débutants commencent avec RB0 pour une LED, PORTD pour un LCD, et RA0 pour tester l’ADC.

🧠 Différence avec un petit PIC comme le PIC12F683

Le PIC12F683 est excellent pour découvrir les bases, mais le PIC16F877A va plus loin :

Plus de broches disponibles
Plus de ports à configurer
Davantage de périphériques matériels
Plus adapté aux projets complets (LCD, communication série, plusieurs entrées/sorties)

💡 Bonne nouvelle

Les concepts restent les mêmes : configuration des broches, timers, interruptions, ADC, PWM… Donc si tu comprends bien le PIC16F877A, tu progresseras très vite sur d’autres PIC.
