🎯 Introduction aux Microcontrôleurs PIC

Qu'est-ce qu'un microcontrôleur PIC ?

Les microcontrôleurs PIC (Programmable Intelligent Computer) sont des circuits intégrés développés par Microchip Technology. Ils intègrent sur une seule puce : un processeur, de la mémoire, et des périphériques d'entrée/sortie.

Contrairement à un microprocesseur classique (comme ceux présents dans les ordinateurs), un microcontrôleur est conçu pour des tâches spécifiques et embarque tout le nécessaire pour fonctionner de manière autonome.

Les PIC sont utilisés dans d'innombrables applications : électroménager, automobile, industrie, domotique, jouets électroniques, dispositifs médicaux, etc. Leur popularité s'explique par leur faible coût, leur robustesse et leur facilité de programmation.

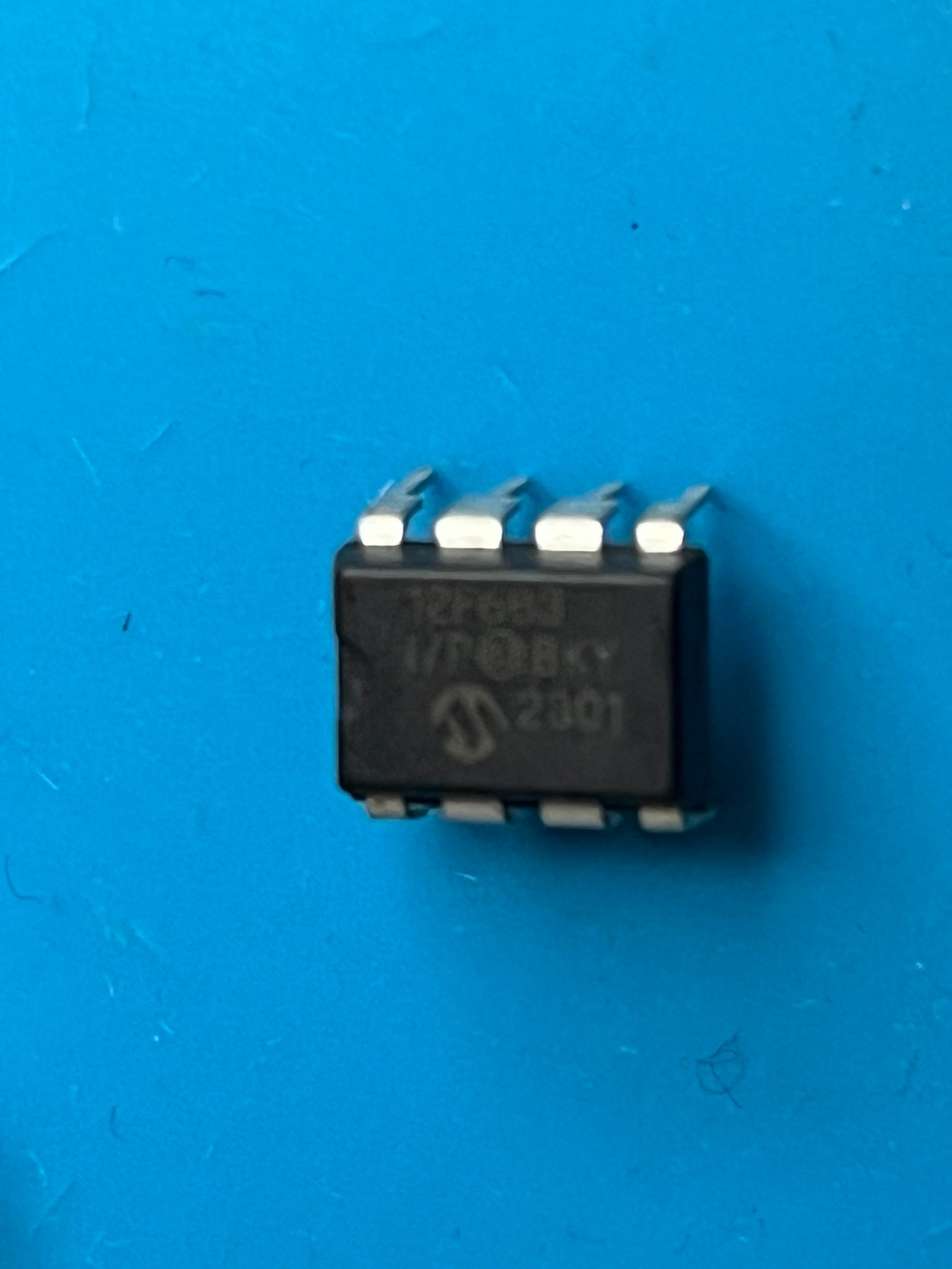

📌 PIC12 — Le microcontrôleur compact

Le PIC12 est le format le plus compact de la gamme Microchip. Avec seulement 8 broches, il est idéal pour les projets simples nécessitant peu d'entrées/sorties.

• Architecture : 8 bits
• Broches : 8 broches DIP (dont 6 I/O utilisables)
• Mémoire programme : 512 à 2K mots selon le modèle
• Ports I/O : GPIO (General Purpose Input/Output)
• Alimentation : 2V à 5.5V selon les modèles
• Usage typique : Projets compacts, contrôle ON/OFF, capteurs simples

Le PIC12 est parfait pour apprendre les bases : vous pouvez allumer des LED, lire un bouton, et même générer des signaux simples. Sa petite taille permet de l'intégrer dans des projets miniatures.

📌 PIC16F683 — Le polyvalent

Le PIC16F683 offre un excellent compromis entre fonctionnalités et simplicité. C'est le microcontrôleur idéal pour les projets intermédiaires.

• Architecture : 8 bits (jeu d'instructions de 35 instructions)
• Broches : 14 broches DIP (jusqu'à 12 I/O)
• Mémoire programme : 2048 mots de 14 bits
• Mémoire RAM : 128 octets
• EEPROM : 256 octets (mémoire non volatile)
• Ports I/O : PORTA (6 broches) + PORTC (6 broches)
• Périphériques intégrés :
  • ADC 8 canaux, résolution 10 bits
  • 2 comparateurs analogiques
  • Module PWM (CCP)
  • Timer0 (8 bits), Timer1 (16 bits)
  • Oscillateur interne calibré (jusqu'à 8 MHz)

Grâce à son oscillateur interne, le PIC16F683 ne nécessite pas de cristal externe, ce qui simplifie le montage et réduit le nombre de composants.

💡 Pourquoi commencer avec ces PIC ?

🛠️ Outils nécessaires pour démarrer

1. MPLAB X IDE : L'environnement de développement officiel de Microchip, gratuit et disponible pour Windows, macOS et Linux. Il permet d'écrire, compiler et déboguer vos programmes.
2. XC8 Compiler : Le compilateur C gratuit pour les PIC 8 bits. Il s'intègre directement dans MPLAB X et permet de programmer en langage C standard.
3. Programmateur PICkit : Le PICkit 3 ou PICkit 4 permet de transférer votre programme dans le microcontrôleur. Des clones sont disponibles à moindre coût sur les sites marchands.
4. Composants de base : Un PIC16F683, des LED, des résistances (330Ω), une breadboard (plaque d'essai), et des fils de connexion. Un kit débutant coûte environ 15-20€.

📐 Brochage du PIC16F683 (14 broches)

Voici l'organisation des broches du PIC16F683 en boîtier DIP-14 :
